Máquina que raja del rollo auto del metal con el mandril doble neumático Uncoiler

línea de la combinación de la cortadora/CTL de 2-6mmx1300m m

Descripción:

3,1 Coche del cargamento de la bobina

1)Estructura: Cuatro ruedas, carrocería hecha soldando con autógena

2)Motor impulsor: motor cicloide de la perno-rueda 3kw

3)Conducción del movimiento de Up-down: cilindro hidráulico Φ200×700mm

4)Distancia móvil de Up-down: 7500m m

5)Peso de carga máximo: 20000Kgs.

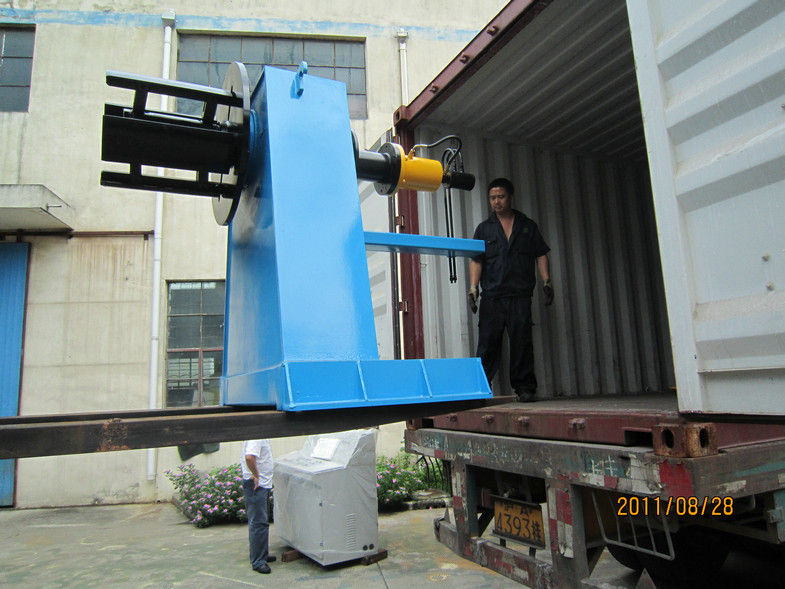

3,2 Mandril doble Uncoiler:

1)Estructura y estilo de trabajo: Cada uno de los mandriles dobles tiene tres pasos, y extensión radial a través del resbalador conducido por el cilindro hidráulico (Φ140×75mm); Para asegurarse de la bobina en la línea central de la línea que raja, los mandriles dobles bidireccional se mueven hacia o lejano, o uno el del movimiento del mandril bidireccional hacia o lejano al otro, por el cilindro hidráulico (Φ125×1100mm).

2)Tres pasos de cada mandril: Φ458~Φ508mm, Φ560~Φ610mm, Φ710~Φ760mm.

estilo 3Braking: freno de presión-regulación neumático

4)Anchura aplicable de la bobina: 800~1350m m.

Diámetro máximo de la bobina: 2000m m.

Peso máximo de la bobina: 20000Kgs

guía de 3,3 Bobina-fines y equipo del traspaleo

1)estructura de la guía del Bobina-fin: instalado en el cuerpo de los decoiler, montaje de soldadura de las placas de acero, movimiento del up-down por el cilindro hidráulico.

2)Cilindro hidráulico de Φ80×500mm, dos PC.

3)Rueda de la tracción: Φ300 × 600m m, rueda del caucho de NBR

4)Motor impulsor para la tracción: motor cicloide de la perno-rueda 4kw

5) Bobina-fin que traspala la estructura: el montaje de la soldadura con las placas de acero, dos lengua-formó las placas (la grande para mover up-and-down, la pequeña a la prórroga y la desventaja.)

6)Cilindro hidráulico para el movimiento grande del up-down de la lengua: Φ80×400mm

7)Cilindro hidráulico para la pequeña extensión Φ63×400mm de la lengua

3.4Double-roller pellizco que alimenta, nivelador del cinco-rodillo

1)pellizco-alimentador del Doble-rodillo: montaje de la soldadura con las placas de acero, con los rodillos de pellizco dobles para alimentar la tira adelante.

2)Rodillo de alimentación y nivelación del rodillo: Φ160×1350mm

3) Nivelación del rodillo: Φ160×1350mm

4)Material del anuncio del rodillo de alimentación que nivela el rodillo: 40Cr, tratamiento térmico HRC55°~56°

5)El cilindro del aceite para aprieta de rodillos de pellizco-alimentación: Φ80×100mm

6) aprieta de nivelar los rodillos: gusano y engranaje de gusano, motor 2.5KW

7) Pellizco-alimentación y nivelación de poder: Reductor de velocidad del motor y del engranaje de la CA 15kw

equipo de 3,5 Fin-cortes

Para cortar el extremo redundante de bobinas laminadas en caliente, aquí instale un equipo de corte hidráulico para max.1300mm de par en par y la tira gruesa de 6m m.

3,6Agujeree elacumulador(1)

1)Estructura: el agujero con las paredes del cemento, una placa del volumen de ventas para cubrir el agujero, de modo que paso de la tira encima y acumula una cierta tira en el agujero.

2)Dimensión del agujero: 5mL×2,2mW×3mH

3)Composición de la placa del volumen de ventas: para soldar con autógena las tuberías de acero cuadradas para poner un marco, placas plásticas usables de la endecha en el marco; en los ambos bordes, resbalando el rodillo respectivamente.

4)El vuelco del movimiento de la placa del volumen de ventas es conducido por el cilindro hidráulico (Φ80×500mm)

3.7Aligner y presser

1)Estructura: rodillos verticales para restringir la posición de progreso de la tira, y un par de rodillos horizontales para presionar la tira.

2)Rodillos verticales: tres pares, Φ120×125mm, 40Cr, amortiguamiento de alta frecuencia

3)Horizontalmente rodillo de la prensa: Φ100×1350mm, 40Cr.

4)Cilindro hidráulico para la mudanza del up-down del rodillo de la prensa: Φ80×100mm

5)Para ajustar un lado de rodillos verticales por los tornillos de posicionamiento dobles con el ajuste de la gama: 800-1300m m

máquina que raja 3.8Disc

1)Estructura: el eje de corte del círculo de los cortadores del disco firmemente, y el eje está instalado en soporte de la ayuda.

2)El eje para instalar los cortadores del disco: Φ250×1350mm

3)Material del eje: 40Cr, forja y temple, amortiguamiento de frecuencia media, galjanoplastia de cromo dura, pulido de la multa.

4)Disco que raja las cuchillas D380×d250×T10mm

5)Material del cortador del disco: 6CrW2Si, dureza después de apagar HRC56-58°.

6)Conducción de estilo: motor de 90KW DC, hecho juego con el reductor de velocidad, la caja de cambios y las juntas universales (marca de motor y de reductor: Wuxi Xianfeng, Jiangsu Taixiang).

7)Control en el motor de DC: Regulador de Eurotherm 590 (ahora bajo compañía americana de Parker)

8)El apretar del eje de corte: motor cicloide de la perno-rueda 2.2KW con la caja de engranajes de gusano

9)Para cambiar el cortador del disco: (Φ63×450mm) conducido hidráulicamente, un soporte del movimiento exterior del esquilador del disco hasta los cortadores del disco puede ser instalado

10)rajar velocidad: ≤60m/min

11)rajar exactitud de la anchura: +/-0.03mm

3,9 Devanadera del pedazo

1)Estructura: Dos devanaderas del pedazo, con una en cada lado de la línea que raja

2)Cada carrete: Φ450×350mm

3)Cada carrete es conducido por 7.5KW el motor cicloide, resbalón es observado por la oblea de la fricción

4)Pedazo-descarga de estilo: conduzca hidráulicamente el encogimiento de la cesta del pedazo, después puede tomar el paquete del pedazo abajo.

5)Deseche la recogida de estilo: conduzca hidráulicamente la cesta venir-y-para ir

acumulador de 3,10 agujeros (2)

Lo mismo con el acumulador del agujero (1).

3,11 Pre-separador y tensor

1)Pre-separación del eje: Φ95×1350mm

2)Pre-separación de discos: Φ200×3mm, 65Mn que apaga el tratamiento

3)Mueva manualmente hacia fuera el soporte de uno lateral para arriba para poder instalar la pre-separación de discos

4)Rodillos de la prensa y de la pellizco-alimentación: un par de rodillos, avanzar la tira y la tira de la alimentación del pellizco (Φ80×100 aprietan el cilindro, el motor 7.5KW).

5)Estilo tensor: presione el haz superior del tensor se retiran, ponen la placa de madera y las lanas sentidas entre la parte superior y abajo emiten

6)La fuerza que aprieta es hecha por dos cilindros hidráulicos de Φ80×150mm, y la fuerza es ajustable.

7)Rodillo de longitud-medición equilibrado: Φ320×1350mm, cubierto con la galjanoplastia de cromo dura

3,12 Recoiler y separador

1)La impulsión del engranaje la caja de cambios, la extensión y afianzando con abrazadera del recoiler es conducida por el cilindro hidráulico a través del resbalador de inclinación.

2)Bloque del retroceso: Φ508×1300mm, en su lado, con empujar la placa para empujar bobinas acabadas hacia fuera por el cilindro hidráulico.

3)Fuerza para la extensión del recoiler: cilindro hidráulico Φ160×100mm.

4)El soporte del eje del retroceso: componentes estructurales de acero, cilindro hidráulico Φ80×350mm

5)Tira-separación del eje: Φ75×1300mm

6)Separación de discos: Φ230×3mm, 65Mn que apaga el tratamiento

7)Apretar el eje de separación: Φ80×350mm hidráulico, fuerza ajustable

8. Poder del retroceso: El motor de DC 110KW, conecta con el reductor de velocidad, la caja de cambios y la junta universal

Control de motor de DC: Regulador de Eurotherm 590

10)Velocidad del retroceso: 60m/min. máximo.

11)Peso retrocedido máximo de la bobina: 5000kgs

coche de Bobina-descarga 3,13

1)Estructura: cuatro ruedas, carrocería soldando con autógena

2)Motor impulsor: motor cicloide de la perno-rueda 3KW

3)Conducción del movimiento de Up-down: cilindro hidráulico Φ140×500mm

4)Distancia móvil de Up-down: 500m m

5)Peso de carga máximo: 20000kgs.

alineador de 3,14 centrales

1)Estructura: rodillos verticales para restringir la posición de progreso de la tira.

2)Rodillos verticales: dos pares, Φ12×125mm, 40Cr, amortiguamiento de alta frecuencia

3)Para ajustar un lado de rodillos verticales por los tornillos de posicionamiento dobles con el ajuste de la gama: 800-1300m m

3,15 nivelador de 17 rodillos

1) estructura: 17 rodillos de nivelación, que son conducidos por el motor y el reductor a través de la caja de cambios de la distribución y de juntas universales.

2) Ambos los rodillos ascendentes y abajo los rodillos son apoyados por los rodillos y los soportes de ayuda, con la fuerza apretada ayuda ajustable.

3) El ángulo y aprieta el grado de rodillos ascendentes se puede ajustar según la nivelación de grueso; Dos estilos de ajuste: ajuste áspero eléctrico y ajuste fino manual.

4) Los transportes de aguja pesados y los transportes planos aseguran la nivelación de los rodillos al trabajo sin fenómeno de la salida.

5) Lubricación del concentrado por la grasa fina que lubrica la bomba.

6) Parámetros:

1)nivelación del rodillo: Ф160mm×1350mm

2)Número de nivelar los rodillos: 17 rodillos

3)Material de rodillos: 40Cr HRC58°-60° de amortiguamiento de frecuencia media

4) material de los rodillos de ayuda: 40Cr, apagando y moderando (HB230)

5) motor: 75KW (DC velocidad-ajustable)

6)Reductor de velocidad: JZQ650, junta universal: SWC85

7)Caja de cambios: 20CrMnTicenmented que apaga

8)Línea velocidad de nivelación: 40m/min máximo

3,16 Máquina de corte

1)Corte rápido del estilo neumáticamente mecánico

2)Poder: 15KW, con capacidad máxima del esquileo: 6m m gruesos, placas anchas de 1300m m.

3,17 Correa de la entrega

longitud de 3M, anchura de 1350m m

3,18 Cubre enviar el dispositivo, tabla de elevación y recogida de la tabla

1) Dispositivo de la Enviar-excursión de la hoja

El rodillo superior es conducido neumáticamente, moviéndose hacia arriba y hacia abajo, y la hoja que envía por el motor.

(1) espec. del rodillo: Φ160×1300mm

(2) material del rodillo: 40Cr, HRC 50°~52°

(3) impulsión de presión: Cilindro de Φ125×100mm

(5) motor principal: reductor cicloide de la rueda del perno 7.5KW

2) Estructura de la tabla de elevación: el cuerpo de la tabla de elevación, cilindro hidráulico, cubre la descarga del ferrocarril.

Altura de elevación: 500m m

Cilindro hidráulico para levantar: Ф125X400

Longitud de la tabla de elevación: 3M.

3) Estructura de las hojas que recogen la tabla: Montaje soldado con autógena haz de H, eje de las ruedas de trabajo, ruedas que caminan, motor impulsor.

Motor para caminar: motor cicloide de la perno-rueda 2.2KW.

Manera de la salida: de lado izquierdo y del lado derecho.

3,19 Sistema hydráulico

Un sistema de la estación hidráulica, válvulas de control (victoria), oleoductos

Presión: 16Mpa

Poder: 11KW-4 (Ⅵ)

marca de la bomba: Yuci Yuken o Liaoning Fuxin

Volumen del aceite del tanque de aceite

3,20 Sistema eléctrico

Control de velocidad de tres Eurotherm590 DC para nivelar, rajar, y los motores del retroceso DC.

Tres gabinetes de la manipulación.

Fuente de energía: 380V, 50Hz, 3phases

Usos:

Especificaciones:

1. Parámetros técnicos básicos de bobinas

1)Material de bobinas: Acero de carbono de CRCA/HRCA, placa galvanizada, placa de acero coloreada etc.

2)Grueso de la tira: 2~6.0m m

3)Anchura de la tira: 800~1300m m

4)Diámetro interno de bobinas: ≥Φ508mm (Min. 508m m, 610m m máximos)

5)Diámetro externo de bobinas: Φ2000mm.

6)Peso máximo de la bobina: 20000Kgs.

7)Dirección de la entrada: (de izquierda a derecha) o (de la derecha hacia la izquierda), es decidida por el cliente.

8)Longitud de hojas: 500-3000m m

9)Número que raja máximo: 10 tiras.

2. Proceso de trabajo

desenrollar-Bobina-fin-guía y traspaleo, alimentador y nivelador --/head-cutting del Bobina-cargamento-doble-mandril del pellizco del Doble-rodillo del cinco-rodillo ----acumulador del agujero (1)-- el Central-alinear (1) y presser horizontal----Acumulador del devanadera-Agujero del Cortadora-Pedazo (2) — — el tensor, Pre-separador-Recoiler, arrolla la descarga del alineador central del coche (2) — — correa de Nivelador-Corte de la máquina-Entrega -- el hoja-envío-hacia fuera del dispositivo, tabla de elevación-para arriba, cubre la descarga de control control-Eléctrico coche-Hidráulico
